TTC 7025

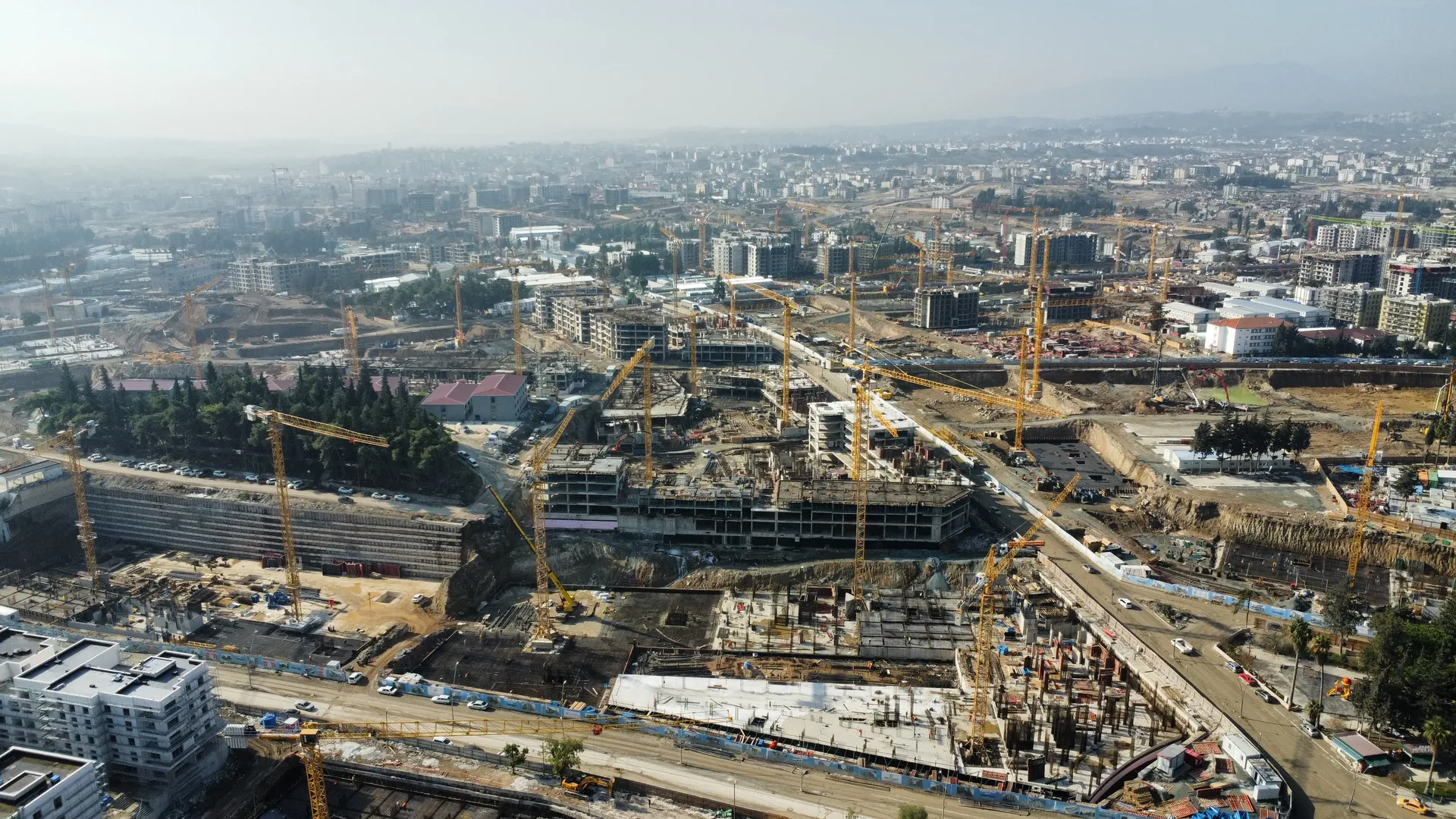

Orta-büyük ölçekli inşaat projeleri ve TOKİ konut sahaları için ideal 12 tonluk flat-top kule vinç. 70 metre bom uzunluğu ve 60.5 metre serbest duruş yüksekliği ile büyük projelerde güvenilir performans. Kanca altı yükseklik: 58.5m.
Kurulum Yükseklikleri
Şaseli Kurulum
Statik (Ankarajlı)
Detaylı Yük Diyagramı
Resmi Katalog VerisiMühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.
| Bom | Fall | R(Cmax) | Cmax | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70m | 18 | 12 | 10.68 | 8.29 | 6.7 | 5.57 | 4.71 | 4.05 | 3.52 | 3.09 | 2.73 | 2.42 | 2.16 | |
| 34.5 | 6 | 6 | 6 | 6 | 5.91 | 5.05 | 4.39 | 3.86 | 3.43 | 3.07 | 2.76 | 2.5 | ||
| 65m | 20 | 12 | 12 | 9.33 | 7.55 | 6.28 | 5.33 | 4.59 | 3.99 | 3.51 | 3.1 | 2.76 | ||
| 38.1 | 6 | 6 | 6 | 6 | 6 | 5.67 | 4.93 | 4.33 | 3.85 | 3.44 | 3.1 | |||
| 60m | 21 | 12 | 12 | 9.87 | 8.01 | 6.68 | 5.69 | 4.91 | 4.29 | 3.78 | 3.36 | |||
| 40.2 | 6 | 6 | 6 | 6 | 6 | 6 | 5.25 | 4.63 | 4.12 | 3.7 | ||||
| 55m | 22.5 | 12 | 12 | 10.65 | 8.64 | 7.2 | 6.12 | 5.28 | 4.61 | 4.06 | ||||
| 42.6 | 6 | 6 | 6 | 6 | 6 | 6 | 5.62 | 4.95 | 4.4 | |||||
| 50m | 23.5 | 12 | 12 | 11.19 | 9.08 | 7.57 | 6.44 | 5.56 | 4.86 | |||||
| 44.4 | 6 | 6 | 6 | 6 | 6 | 6 | 5.9 | 5.2 | ||||||
| 45m | 24 | 12 | 12 | 11.46 | 9.28 | 7.73 | 6.57 | 5.66 | ||||||
| 45 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||
| 40m | 23.5 | 12 | 12 | 11.19 | 9.04 | 7.51 | 6.36 | |||||||
| 40 | 6 | 6 | 6 | 6 | 6 | 6 | ||||||||
| 35m | 23 | 12 | 12 | 10.89 | 8.77 | 7.26 | ||||||||
| 35 | 6 | 6 | 6 | 6 | 6 | |||||||||
| 30m | 22.5 | 12 | 12 | 10.57 | 8.46 | |||||||||
| 30 | 6 | 6 | 6 | 6 |
Bom Konfigürasyonu
Segment Konfigürasyonları
Mekanizma Özellikleri (12t)
| İsim | Model | Hız 1 | Yük 1 | Hız 2 | Yük 2 | Motor |
|---|---|---|---|---|---|---|
| Hoisting 12t | 45JLF30 | 0-106 | 1.5t | 0-20 | 12t | 45 |
| Trolleying 12t | 6JXF5 | 0-65m/min | - | - | - | 5.5 |
| Slewing | RVF7.5 | 0-0.6rpm | - | - | - | 7.5x2 |
| Travelling | B20-2.0m:RT544 | 0-17m/min | - | - | - | 5.2x4 |
Karşı Ağırlık
| Yükseklik | Döşeme | Ağırlık | Bağ | PHZ3500 | PHZ1300 | PHZ600 |
|---|---|---|---|---|---|---|
| 70m | 18.167 | 22900KG | 8 | 6 | 1 | 1 |
| 65m | 18.167 | 22300KG | 8 | 6 | 1 | / |
| 60m | 18.167 | 21000KG | 7 | 6 | / | 1 |
| 55m | 18.167 | 21000KG | 6 | 6 | / | 1 |
| 50m | 18.167 | 19400KG | 6 | 5 | / | 1 |
| 45m | 18.167 | 18100KG | 5 | 5 | / | 1 |
| 40m | 18.167 | 17500KG | 5 | 5 | / | / |
| 35m | 18.167 | 15300KG | 4 | 4 | 1 | / |
| 30m | 18.167 | 12400KG | 4 | 3 | 1 | 1 |
Kule Bölümleri (L2.0m / L68B2 / B20-2.0m)
Temel Ağırlıkları (ton)
Ankraj Bilgileri
TTC 7025 Seçim Notları
TTC 7025 Hangi Projeye Uygun
12 ton kapasite, 70 metre bom, 60,5 metre serbest duruş. TTC 7020 ile aynı tonaj ve bom uzunluğunda ama uç yükü belirgin biçimde yüksek. Uzak noktada ağır kaldırmanın rutin olduğu projelerin modeli.
Uç Yükü Pratikte Ne Anlama Geliyor
70 metrede 2,50 ton — TTC 7020’ye göre yarım ton fazla. Katalog tonajı aynı olan iki model arasındaki gerçek fark burada ortaya çıkıyor; seçim tonaja değil bu değere bakılarak yapılmalı.
Temel ve Ankraj
Yüksek uç yükü, aynı bom uzunluğunda daha büyük devrilme momenti demek. Temel tasarımı TTC 7020’den farklı çıkıyor; iki model arasında geçiş yapılacaksa temel yeniden hesaplanmalı.
Nakliye ve Montaj
Sevkiyat ve montaj lojistiği TTC 7020 ile benzer. Karşı ağırlık konfigürasyonu farklılık gösterdiği için montaj planında bu kalem ayrıca kontrol ediliyor.
Katalog tonajı, vincin kule dibine en yakın noktada kaldırabildiği maksimum yükü gösterir. Sahada belirleyici olan uç yükü — bomun en uzak çalışma noktasında kaldırılabilen ağırlık. Model seçimini vaziyet planı ve kaldırılacak en ağır parça üzerinden birlikte yapıyoruz.
TTC 7025
Detaylı teknik bilgi, fiyat teklifi ve projenize uygun konfigürasyon için hemen iletişime geçin.
