Flat Top

TTC 7020

Büyük ölçekli projeler için yüksek performanslı 12 ton kapasiteli flat-top kule vinç. L2.0m kule sistemi ile statik kurulumda 60m serbest duruş, şaseli kullanımda 38.5m yükseklik sunar.

Teknik Özellikler

Kapasite12 Ton

Yarıçap70 m

Uç Yükü2.00 Ton

Serbest Duruş60 m

Kurulum Yükseklikleri

L68B2

Konfigürasyonu

Şaseli Kurulum

Bom Altı60.5m

Kanca Altı58.5m

Statik (Ankarajlı)

Bom Altı62m

Kanca Altı60m

Detaylı Yük Diyagramı

Resmi Katalog Verisi

Mühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.

Bom	Fall	R(Cmax)	Cmax	20	25	30	35	40	45	50	55	60	65	70
70m	2	15.3	12	8.9	6.89	5.55	4.59	3.88	3.32	2.87	2.5	2.2	1.94	1.72
70m	4	29.3	6	6	6	5.83	4.87	4.15	3.59	3.14	2.78	2.47	2.22	2
65m	2	16.8	12	9.88	7.66	6.19	5.14	4.35	3.73	3.24	2.84	2.5	2.22
65m	4	32	6	6	6	6	5.41	4.62	4.01	3.52	3.11	2.78	2.5
60m	2	18.3	12	10.85	8.41	6.79	5.63	4.75	4.08	3.53	3.09	2.72
60m	4	34.5	6	6	6	6	5.9	5.03	4.35	3.81	3.37	3
55m	2	19.5	12	11.65	9.07	7.34	6.11	5.19	4.47	3.89	3.42
55m	4	36.9	6	6	6	6	6	5.46	4.74	4.17	3.7
50m	2	20.5	12	12	9.59	7.76	6.46	5.49	4.73	4.12
50m	4	38.7	6	6	6	6	6	5.76	5	4.4
45m	2	22.8	12	12	10.79	8.74	7.27	6.18	5.32
45m	4	42.5	6	6	6	6	6	6	5.6
40m	2	20.5	12	12	9.55	7.7	6.38	5.4
40m	4	38.2	6	6	6	6	6	5.67
35m	2	20.5	12	12	9.51	7.63	6.3
35m	4	35	6	6	6	6	6
30m	2	20	12	12	9.3	7.5
30m	4	30	6	6	6	6

2'li Donatı (2-Fall)

4'lü Donatı (4-Fall)

8'li Donatı (8-Fall)

Bom Konfigürasyonu

Counter Jib18.167m

Max Jib71.77m

Segments9

Segment Konfigürasyonları

18.167m

10m

71.77m

70m

65m

60m

55m

50m

45m

40m

35m

30m

Kule Yükseklikleri (L2.0m / B20-2.0m):

Lv17:60m

Lv16:57m

Lv15:54m

Lv14:51m

Lv13:48m

Lv12:45m

...+11

50m: L2.0m:60.0m / B20-2.0m:58.5m

Kullanılan Segment

Kullanılmayan Segment

Mekanizma Özellikleri (12t)

İsim	Model	Hız 1	Yük 1	Hız 2	Yük 2	Motor
Hoisting	45JLF30	0-106	1.5t	0-20	12t	45
Trolleying	6JXF5	0-65m/min	-	-	-	5.5
Slewing	RVF7.5	0-0.6rpm	-	-	-	7.5x2
Travelling	B20-2.0M:RT544	0-17m/min	-	-	-	5.2x4

Güç: 380v (±10%)/50Hz

Toplam: 45JLF30:65.5KW / 55JLF40:77.5KW (Do not contain travelling mechanism)

Karşı Ağırlık

Yükseklik	Döşeme	Ağırlık	Bağ	PHZ3500	PHZ1300
70m	18.167	19400KG	8	5	1
65m	18.167	18800KG	8	5	1
60m	18.167	18100KG	7	5	/
55m	18.167	17500KG	6	5	/
50m	18.167	15900KG	6	4	1
45m	18.167	15900KG	5	4	1
40m	18.167	14000KG	5	4	/
35m	18.167	12400KG	4	3	1
30m	18.167	11000KG	4	3	/

Kule Bölümleri (L2.0m / B20-2.0m)

Lv1760m

Lv1657m

Lv1554m

Lv1451m

Lv1348m

Lv1245m

Lv1142m

Lv1039m

Lv1036m

Lv933m

Lv830m

Lv727m

Lv624m

Lv521m

Lv418m

Lv315m

Lv212m

Temel Ağırlıkları (ton)

F2: 123t / 177t

F3: 84t / 144t

F1 (Chassis): 85t / 102t

Ankraj Bilgileri

MastL68B2

A48m

B36.0m

C43.5m

H (Max)333m

TTC 7020 Seçim Notları

TTC 7020 Hangi Projeye Uygun

12 ton kapasite, 70 metre bom, 60 metre serbest duruş. Ağır kaldırma gerektiren projeler için: prefabrik eleman montajı, ağır çelik konstrüksiyon parçaları veya büyük hacimli beton dökümü. Konut projelerinin çoğunda bu kapasite gerekmiyor.

Uç Yükü Pratikte Ne Anlama Geliyor

70 metrede 2,00 ton. Uzak noktada iki ton kaldırabilmek, tünel kalıp sistemleri ve prefabrik cephe panelleri gibi ağır elemanlarla çalışan projelerde belirleyici oluyor.

Temel ve Ankraj

60 metre serbest duruş kapasitesiyle bu tonajda ankrajsız çalışma imkânı sunuyor. Temel yükü yüksek; zemin etüdü ve temel tasarımı bu modelde daha detaylı yürütülmeli.

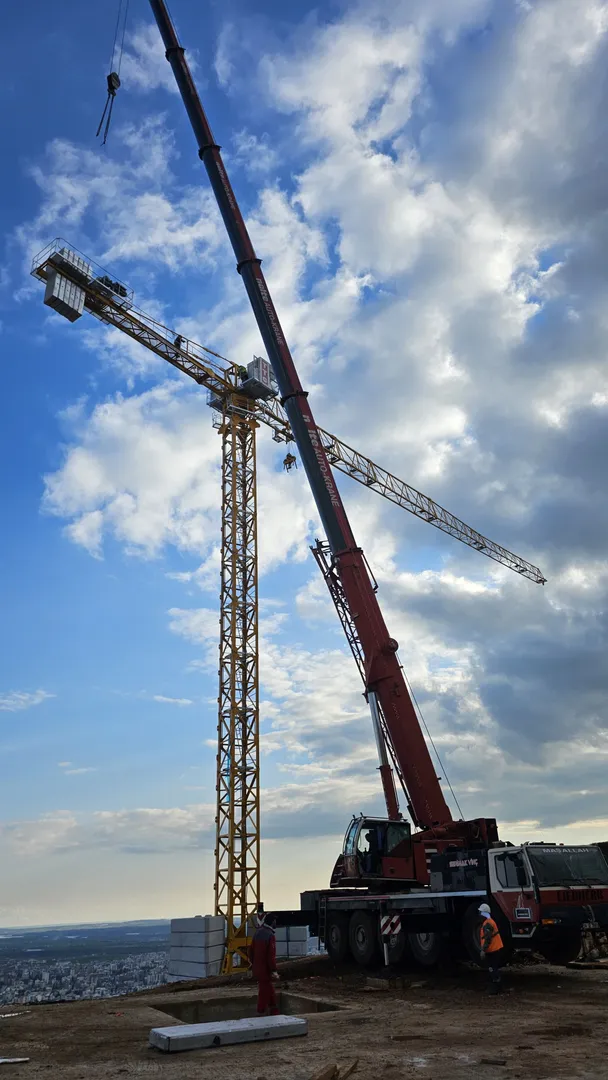

Nakliye ve Montaj

Parça ağırlıkları arttığı için montaj mobil vincinin kapasitesi de büyüyor. Mobil vincin konumlanacağı alan ve zemin taşıma gücü, keşifte daha dikkatli ölçülmesi gereken kalemler.

Katalog tonajı, vincin kule dibine en yakın noktada kaldırabildiği maksimum yükü gösterir. Sahada belirleyici olan uç yükü — bomun en uzak çalışma noktasında kaldırılabilen ağırlık. Model seçimini vaziyet planı ve kaldırılacak en ağır parça üzerinden birlikte yapıyoruz.
