TTC 7015

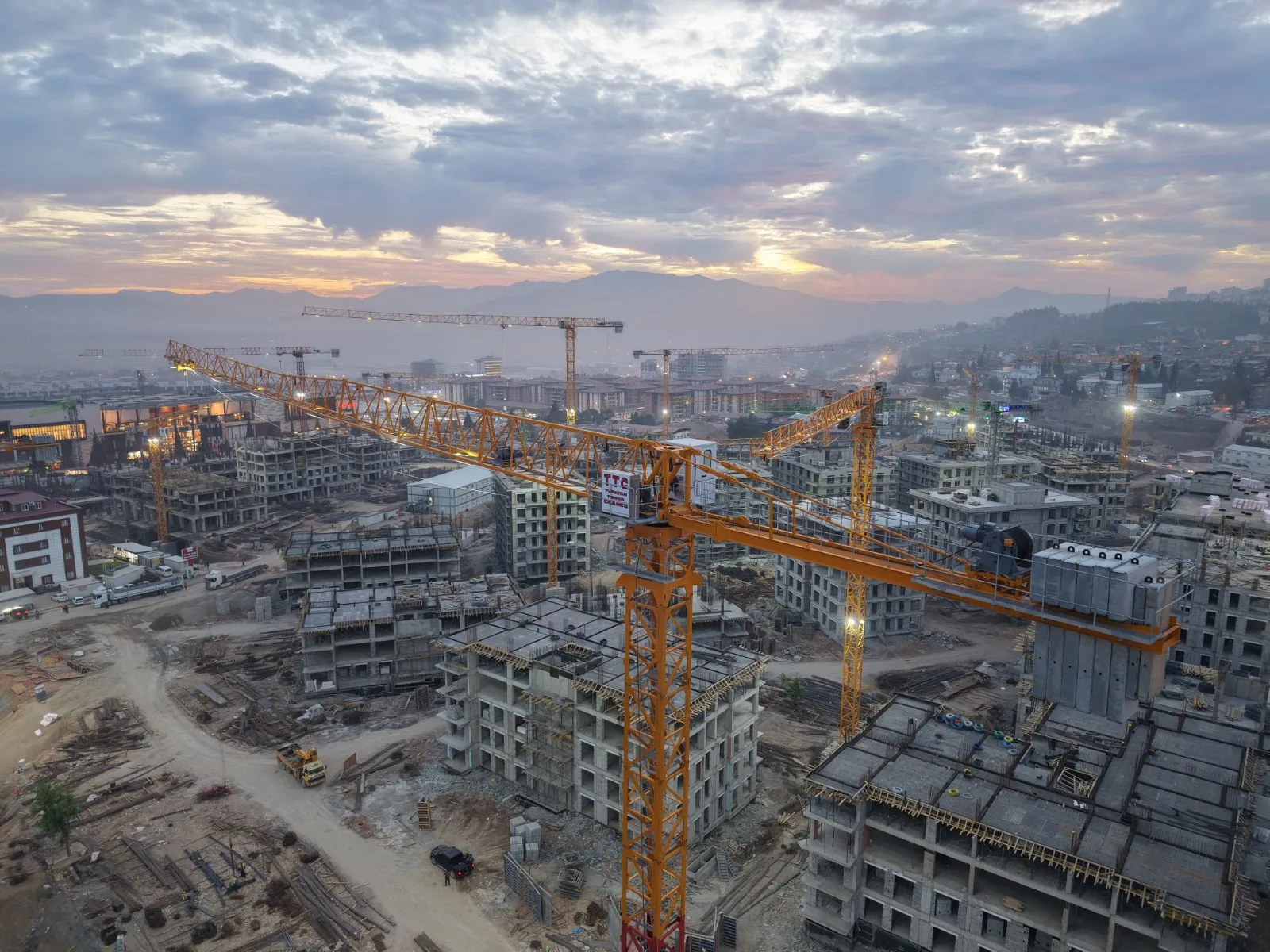

Geniş erişim alanı gerektiren TOKİ toplu konut projeleri ve büyük ölçekli inşaat sahaları için ideal 10 tonluk flat-top kule vinç. 70 metre bom uzunluğu ile en zorlu projelerde bile mükemmel performans.
Kurulum Yükseklikleri
Şaseli Kurulum
Statik (Ankarajlı)
Detaylı Yük Diyagramı
Resmi Katalog VerisiMühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.
| Bom | Fall | R(Cmax) | Cmax | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70m | 16 | 10 | 7.77 | 5.99 | 4.8 | 3.95 | 3.31 | 2.82 | 2.42 | 2.09 | 1.82 | 1.6 | 1.4 | |
| 29.5 | 5 | 5 | 5 | 4.9 | 4.05 | 3.41 | 2.92 | 2.52 | 2.19 | 1.92 | 1.7 | 1.5 | ||
| 65m | 17.7 | 10 | 8.75 | 6.83 | 5.55 | 4.63 | 3.95 | 3.41 | 2.99 | 2.64 | 2.35 | 2.1 | ||
| 33.4 | 5 | 5 | 5 | 5 | 4.73 | 4.05 | 3.51 | 3.09 | 2.74 | 2.45 | 2.2 | |||
| 60m | 19.1 | 10 | 9.51 | 7.44 | 6.06 | 5.7 | 4.33 | 3.75 | 3.29 | 2.91 | 2.6 | |||
| 36 | 5 | 5 | 5 | 5 | 5 | 4.43 | 3.85 | 3.39 | 3.01 | 2.7 | ||||
| 55m | 20 | 10 | 10 | 7.83 | 6.39 | 5.35 | 4.58 | 3.98 | 3.49 | 3.1 | ||||
| 37.7 | 5 | 5 | 5 | 5 | 5 | 4.68 | 4.08 | 3.59 | 3.2 | |||||
| 50m | 22 | 10 | 10 | 8.67 | 7.05 | 5.89 | 5.02 | 4.34 | 3.8 | |||||
| 40 | 5 | 5 | 5 | 5 | 5 | 5 | 4.44 | 3.9 | ||||||
| 45m | 22.5 | 10 | 10 | 8.87 | 7.19 | 6 | 5.1 | 4.4 | ||||||
| 41 | 5 | 5 | 5 | 5 | 5 | 5 | 4.5 | |||||||
| 40m | 23 | 10 | 10 | 9.1 | 7.36 | 6.13 | 5.2 | |||||||
| 40 | 5 | 5 | 5 | 5 | 5 | 5 | ||||||||
| 35m | 23.2 | 10 | 10 | 9.18 | 7.44 | 6.2 | ||||||||
| 35 | 5 | 5 | 5 | 5 | 5 | |||||||||
| 30m | 23.4 | 10 | 10 | 9.26 | 7.5 | |||||||||
| 30 | 5 | 5 | 5 | 5 |
Bom Konfigürasyonu
Segment Konfigürasyonları
Mekanizma Özellikleri (10t)
| İsim | Model | Hız 1 | Yük 1 | Hız 2 | Yük 2 | Motor |
|---|---|---|---|---|---|---|
| Hoisting | 45LFV25 | 0-80 | 2.5t | 0-20 | 10t | 45 |
| Trolleying | 4JXF4A | 0-65m/min | - | - | - | 4 |
| Slewing | RVF5.5 | 0-0.6rpm | - | - | - | 5.5x2 |
| Travelling | B20-2.0M:RT544 | 0-17m/min | - | - | - | 5.2x4 |
Karşı Ağırlık
| Yükseklik | Döşeme | Ağırlık | Bağ | PHZ3500 | PHZ1300 | PHZ600 |
|---|---|---|---|---|---|---|
| 70m | 18.167 | 17000KG | 8 | |||
| 65m | 18.167 | 16000KG | 8 | |||
| 60m | 18.167 | 16000KG | 7 | |||
| 55m | 18.167 | 15000KG | 6 | |||
| 50m | 18.167 | 14400KG | 6 | |||
| 45m | 18.167 | 13400KG | 5 | |||
| 40m | 18.167 | 12400KG | 5 | |||
| 35m | 18.167 | 10800KG | 5 | |||
| 30m | 18.167 | 9800KG | 4 |
Kule Bölümleri (L1.8m / L2.0m / L68B2)
Temel Ağırlıkları (ton)
Ankraj Bilgileri
TTC 7015 Seçim Notları
TTC 7015 Hangi Projeye Uygun
10 ton kapasite, 70 metre bom, 57 metre serbest duruş. TTC 6515’in beş metre daha uzağa ulaşan versiyonu. Geniş parselli çok bloklu sahalarda, vincin merkezde konumlanıp çevredeki bloklara hizmet ettiği yerleşim planlarında öne çıkıyor.
Uç Yükü Pratikte Ne Anlama Geliyor
70 metrede 1,50 ton. TTC 6515 ile aynı uç yükünü beş metre daha uzakta veriyor; vaziyet planında bomun 65 metreyle ulaşamadığı bir blok varsa aradaki fark bu modeli zorunlu kılıyor.
Temel ve Ankraj
Daha uzun bom, daha büyük devrilme momenti demek; temel yükü TTC 6515’in üzerinde. Kazıklı temel gerektiren zeminlerde bu fark kazık sayısına yansıyor ve maliyet karşılaştırmasına dahil edilmeli.
Nakliye ve Montaj
70 metrelik bom, ek bom segmentleri ve daha uzun sevkiyat aracı demek. Dar sokaklı sahalara giriş güzergâhının montaj öncesi ölçülmesi bu modelde özellikle önemli.
Katalog tonajı, vincin kule dibine en yakın noktada kaldırabildiği maksimum yükü gösterir. Sahada belirleyici olan uç yükü — bomun en uzak çalışma noktasında kaldırılabilen ağırlık. Model seçimini vaziyet planı ve kaldırılacak en ağır parça üzerinden birlikte yapıyoruz.
TTC 7015
Detaylı teknik bilgi, fiyat teklifi ve projenize uygun konfigürasyon için hemen iletişime geçin.
TTC 7015 Teknik Özet
Değerler TTC kataloğundan. Yük eğrisi ve kule yüksekliği tabloları yukarıda; proje bazlı konfigürasyon için teklif isteyin.
| Model | TTC 7015 |
|---|---|
| Tip | Flat Top |
| Maksimum kaldırma kapasitesi | 10 Ton |
| Maksimum bom uzunluğu | 70 m |
| Uç yükü (bom ucunda) | 1.50 Ton |
| Serbest duruş yüksekliği | 57 m |
| Kanca altı yükseklik (kule tipine göre) | L68B2: statik 60 m, şaseli 58.5 m |
| Kule bölümü | L1.8m / L2.0m / L68B2 |
| Kaldırma mekanizması | 45LFV25 (45 kW, 10 t @ 0-20 m/dk) |
| Besleme | 380v (±10%)/50Hz |
| Toplam güç | 45LFV25:61.5KW (Do not contain travelling mechanism) |
| Ankraj (kule / A / B) | L56 · A 49.5m · B 30.0m |
