TTC 6515

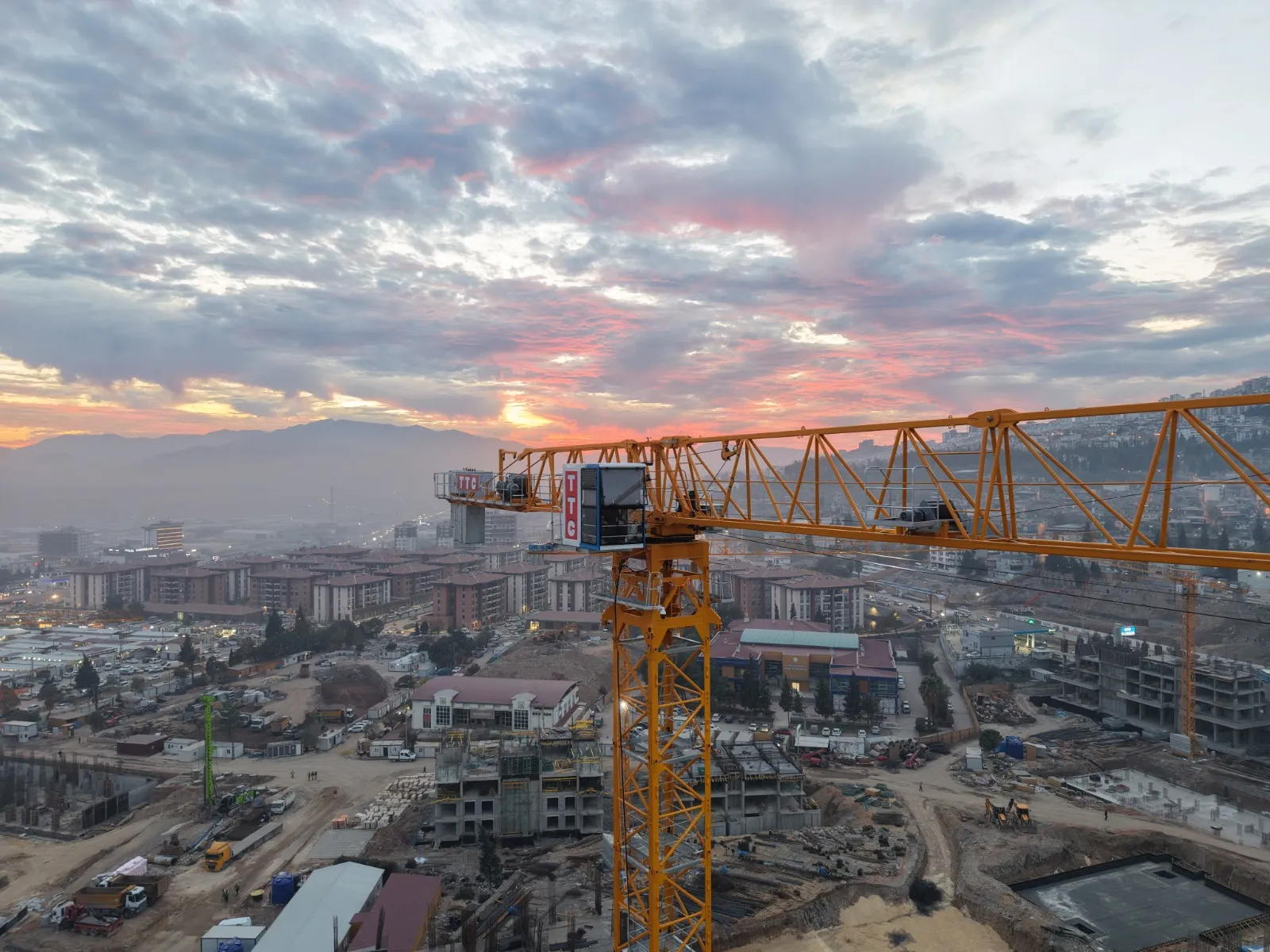

TOKİ genel toplu konut projeleri için ideal 10 tonluk flat-top kule vinç. Uygun kapasite ve geniş erişim alanı ile standart konut projelerinin en çok tercih edilen modeli.
Kurulum Yükseklikleri
Şaseli Kurulum
Statik (Ankarajlı)
Şaseli Kurulum
Statik (Ankarajlı)
Detaylı Yük Diyagramı
Resmi Katalog VerisiMühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.
| Bom | Fall | R(Cmax) | Cmax | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65m | 12.5 | 10 | 8.22 | 6.01 | 4.68 | 3.79 | 3.15 | 2.68 | 2.31 | 2.01 | 1.77 | 1.57 | 1.4 | |
| 24 | 5 | 5 | 5 | 4.78 | 3.89 | 3.25 | 2.78 | 2.41 | 2.11 | 1.87 | 1.67 | 1.5 | ||
| 60m | 14 | 10 | 9.3 | 6.83 | 5.35 | 4.37 | 3.66 | 3.13 | 2.72 | 2.39 | 2.12 | 1.9 | ||
| 27 | 5 | 5 | 5 | 5 | 4.47 | 3.76 | 3.23 | 2.82 | 2.49 | 2.22 | 2 | |||
| 55m | 15.5 | 10 | 10 | 7.62 | 5.98 | 4.89 | 4.1 | 3.52 | 3.06 | 2.7 | 2.4 | |||
| 30 | 5 | 5 | 5 | 5 | 5 | 4.2 | 3.62 | 3.16 | 2.8 | 2.5 | ||||
| 50m | 16.2 | 10 | 10 | 7.98 | 6.25 | 5.1 | 4.28 | 3.66 | 3.18 | 2.8 | ||||
| 30 | 5 | 5 | 5 | 5 | 5 | 4.38 | 3.76 | 3.28 | 2.9 | |||||
| 45m | 17.6 | 10 | 10 | 8.72 | 6.55 | 5.59 | 4.69 | 4.02 | 3.5 | |||||
| 33.7 | 5 | 5 | 5 | 5 | 5 | 4.79 | 4.12 | 3.6 | ||||||
| 40m | 17.4 | 10 | 10 | 8.59 | 6.72 | 5.46 | 4.57 | 3.9 | ||||||
| 33 | 5 | 5 | 5 | 5 | 5 | 4.67 | 4 | |||||||
| 35m | 18 | 10 | 10 | 8.93 | 7 | 5.72 | 4.8 | |||||||
| 35 | 5 | 5 | 5 | 5 | 5 | 4.9 | ||||||||
| 30m | 17.8 | 10 | 10 | 8.84 | 6.95 | 5.7 | ||||||||
| 30 | 5 | 5 | 5 | 5 | 5 |
Bom Konfigürasyonu
Segment Konfigürasyonları
Mekanizma Özellikleri (10t)
| İsim | Model | Hız 1 | Yük 1 | Hız 2 | Yük 2 | Motor |
|---|---|---|---|---|---|---|
| Hoisting 8t | 30LFV20 | 0-80 | 2t | 0-20 | 8t | 30 |
| Hoisting 10t | 45LFV25 | 0-80 | 2.5t | 0-20 | 10t | 45 |
| Trolleying | 4JXF4A | 0-58m/min | - | - | - | 4.0 |
| Slewing | RVF5.5 | 0-0.6rpm | - | - | - | 5.5x2 |
| Travelling | B16A-1.6m:RT443 | 0-25m/min | - | - | - | 5.2x2 |
Karşı Ağırlık
| Yükseklik | Döşeme | Ağırlık | Bağ | PHZ3500 | PHZ1300 | PHZ600 |
|---|---|---|---|---|---|---|
| 65m | 14.795 | 17600KG | 6 | / | / | 2 |
| 60m | 14.795 | 17600KG | 6 | / | / | 2 |
| 55m | 14.795 | 16600KG | 6 | / | / | 1 |
| 50m | 14.795 | 15600KG | 6 | / | / | / |
| 45m | 14.795 | 15000KG | 5 | / | / | 2 |
| 40m | 14.795 | 14000KG | 5 | / | / | 1 |
| 35m | 14.795 | 12400KG | 4 | / | / | 2 |
| 30m | 14.795 | 10400KG | 4 | / | / | / |
Kule Bölümleri (L1.6m / D1.8m / L1.8m / L2.0m / B20-2.0m)
Temel Ağırlıkları (ton)
Ankraj Bilgileri
TTC 6515 Seçim Notları
TTC 6515 Hangi Projeye Uygun
10 ton kapasite, 65 metre bom ve 60 metre serbest duruş yüksekliği — bu üçlü, modeli filonun en dengeli makinesi yapıyor. 60 metre serbest duruş, ankraj gerektirmeden yaklaşık 18 kata kadar çalışmak demek; bu, ankraj planlamasının yapı statiğiyle koordinasyon gerektirdiği projelerde ciddi bir kolaylık.
Uç Yükü Pratikte Ne Anlama Geliyor
65 metrede 1,50 ton. Aynı uç yükünü TTC 7015 de veriyor ama 70 metrede; daha uzağa ulaşmanız gerekmiyorsa TTC 6515 daha kısa kule ve daha düşük temel yüküyle aynı işi görüyor.
Temel ve Ankraj
Yüksek serbest duruş kapasitesi, ankraj sayısını azaltıyor. Her ankraj noktası binaya yatay yük aktardığı ve statik projeyle koordinasyon gerektirdiği için bu, yalnızca maliyet değil planlama kolaylığı da sağlıyor.
Nakliye ve Montaj
Toplu konut sahalarında yaygın kullanıldığı için bölüm ve aksesuar erişimi görece kolay. Montaj sekansı standart; sahada mobil vinç için yeterli alan bulunan projelerde ek çözüm gerektirmiyor.
Katalog tonajı, vincin kule dibine en yakın noktada kaldırabildiği maksimum yükü gösterir. Sahada belirleyici olan uç yükü — bomun en uzak çalışma noktasında kaldırılabilen ağırlık. Model seçimini vaziyet planı ve kaldırılacak en ağır parça üzerinden birlikte yapıyoruz.
TTC 6515
