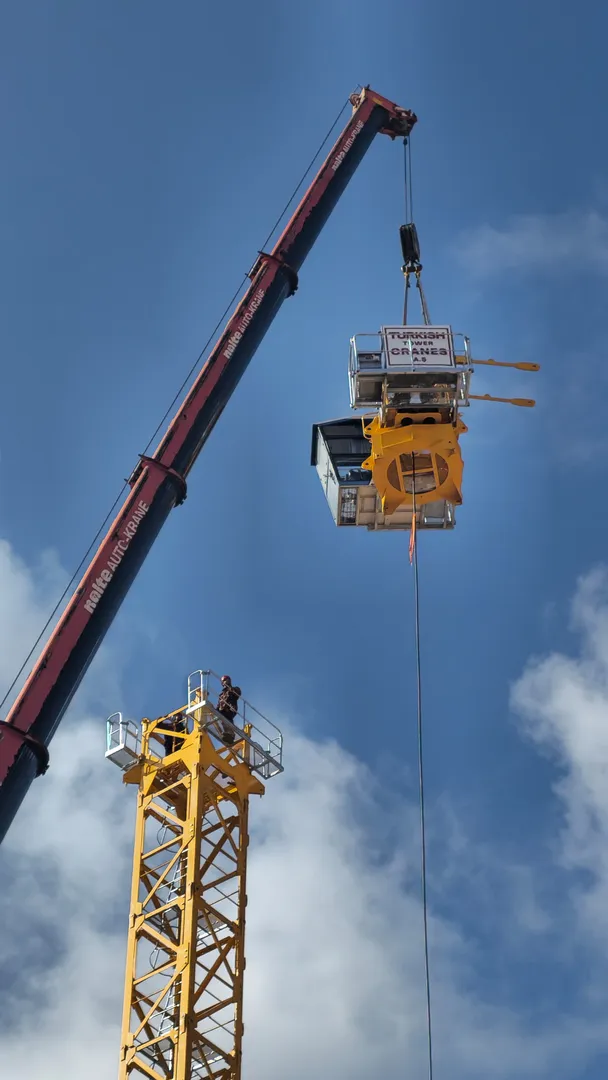

TTC 6015
Küçük-orta ölçekli inşaat projeleri ve konut sahaları için ideal 8 tonluk flat-top kule vinç. 60 metre bom uzunluğu ve L46A1 kule sistemi ile kompakt ve verimli çalışma. Serbest duruş yüksekliği: 50.3m.
Kurulum Yükseklikleri
Şaseli Kurulum
Statik (Ankarajlı)
Detaylı Yük Diyagramı
Resmi Katalog VerisiMühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.
| Bom | Fall | R(Cmax) | Cmax | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60m | 15.4 | 8 | 8 | 5.95 | 4.59 | 3.68 | 3.03 | 2.54 | 2.16 | 1.86 | 1.61 | 1.4 | |
| 28.6 | 4 | 4 | 4 | 4 | 3.78 | 3.13 | 2.64 | 2.26 | 1.96 | 1.71 | 1.5 | ||
| 55m | 16.5 | 8 | 8 | 6.83 | 5.23 | 4.01 | 3.32 | 2.8 | 2.39 | 2.07 | 1.8 | ||
| 30.7 | 4 | 4 | 4 | 4 | 4 | 3.42 | 2.9 | 2.49 | 2.17 | 1.9 | |||
| 50m | 17.5 | 8 | 8 | 6.88 | 5.32 | 4.28 | 3.54 | 2.98 | 2.55 | 2.2 | |||
| 32.3 | 4 | 4 | 4 | 4 | 4 | 3.64 | 3.08 | 2.65 | 2.3 | ||||
| 45m | 18.5 | 8 | 8 | 7.24 | 5.6 | 4.51 | 3.74 | 3.15 | 2.7 | ||||
| 35.1 | 4 | 4 | 4 | 4 | 4 | 3.84 | 3.25 | 2.8 | |||||
| 40m | 18.7 | 8 | 8 | 7.38 | 5.67 | 4.53 | 3.74 | 3.15 | |||||
| 35.1 | 4 | 4 | 4 | 4 | 4 | 3.84 | 3.25 | ||||||
| 35m | 19 | 8 | 8 | 7.55 | 5.85 | 4.71 | 3.9 | ||||||
| 35 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||
| 30m | 18.5 | 8 | 8 | 7.55 | 5.85 | 4.71 | |||||||
| 30 | 4 | 4 | 4 | 4 | 4 |
Bom Konfigürasyonu
Segment Konfigürasyonları
Mekanizma Özellikleri (8t)
| İsim | Model | Hız 1 | Yük 1 | Hız 2 | Yük 2 | Motor |
|---|---|---|---|---|---|---|
| Hoisting 8t | 30LFV20 | 0-80 | 2t | 0-20 | 8t | 30 |
| Trolleying 8t | BP4033X | 0-40m/min | - | - | - | 3.3 |
| Slewing | RVF4 | 0-0.6rpm | - | - | - | 4.0x2 |
| Travelling | B16A-1.6m:RT443 | 0-25m/min | - | - | - | 5.2x2 |
Karşı Ağırlık
| Yükseklik | Döşeme | Ağırlık | Bağ | PHZ3500 | PHZ1300 | PHZ600 |
|---|---|---|---|---|---|---|
| 60m | 12.65 | 18400KG | 7 | |||
| 55m | 12.65 | 17400KG | 6 | |||
| 50m | 12.65 | 16600KG | 6 | |||
| 45m | 12.65 | 15800KG | 5 | |||
| 40m | 12.65 | 14800KG | 5 | |||
| 35m | 12.65 | 13200KG | 4 | |||
| 30m | 12.65 | 12200KG | 4 |
Kule Bölümleri (L46A1 (2.8m sections))
Temel Ağırlıkları (ton)
Ankraj Bilgileri
TTC 6015 Seçim Notları
TTC 6015 Hangi Projeye Uygun
8 ton kapasite, 60 metre bom. Orta-büyük konut projelerinin ve çok bloklu sahaların yaygın tercihi. 50,3 metre serbest duruş yüksekliği, ankrajsız olarak 15 kat civarına kadar çalışmaya imkân veriyor. Kapasite ile erişim arasında dengeli bir noktada duruyor.
Uç Yükü Pratikte Ne Anlama Geliyor
60 metrede 1,30 tonun üzerine, uç değerinde 1,50 tona çıkıyor. TTC 5013’e göre hem 10 metre daha uzağa ulaşıyor hem de o mesafede daha fazla kaldırıyor; çok bloklu sahalarda tek vinçle daha geniş alana hizmet etmeyi mümkün kılan fark bu.
Temel ve Ankraj
Temel yükü TTC 5013’ün üzerinde ama filonun üst segmentinin belirgin biçimde altında. Geniş parselli sahalarda yüzeysel temel çoğu zaman yeterli oluyor; kazıklı temel gerektiren zeminlerde ise kazık sayısı üst segment modellere göre düşük kalıyor.
Nakliye ve Montaj
Kule bölümleri ve bom parçaları standart uzun araçlarla taşınabiliyor. Montaj için gereken mobil vinç kapasitesi orta segment; parsel içinde konumlandırma alanı bulunan sahalarda ek izin gerektirmiyor.
Katalog tonajı, vincin kule dibine en yakın noktada kaldırabildiği maksimum yükü gösterir. Sahada belirleyici olan uç yükü — bomun en uzak çalışma noktasında kaldırılabilen ağırlık. Model seçimini vaziyet planı ve kaldırılacak en ağır parça üzerinden birlikte yapıyoruz.
