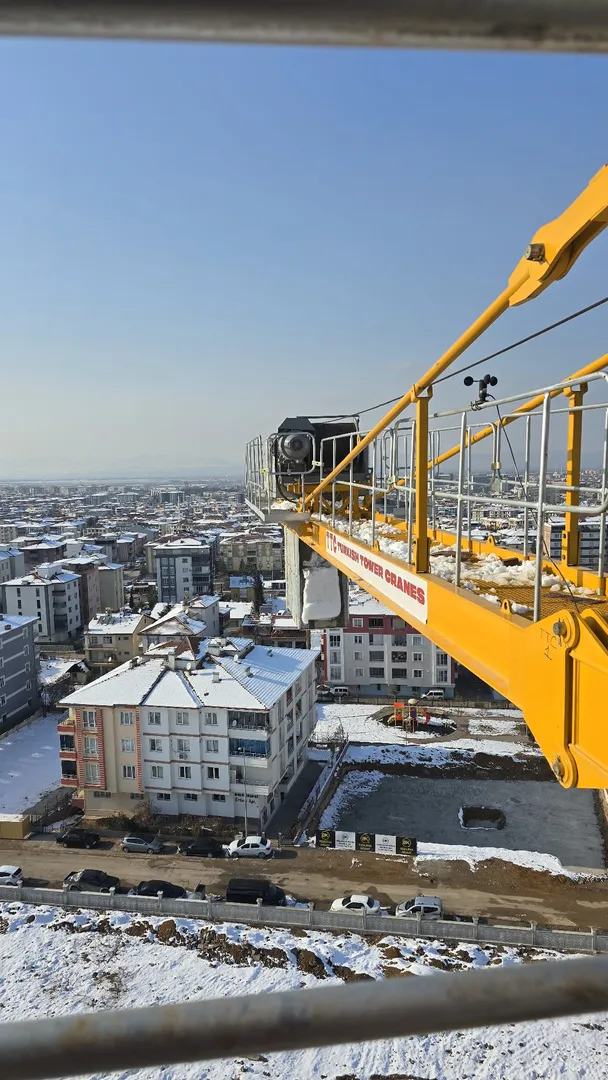

TTC 5013
Şehir içi projeler ve dar alanlar için ideal 5 ton kapasiteli kompakt flat-top kule vinç. 50 metre bom uzunluğu ve 35 metre serbest duruş yüksekliği (L1.6m) ile hızlı ve pratik çözüm.
Kurulum Yükseklikleri
Statik (Ankarajlı)
Detaylı Yük Diyagramı
Resmi Katalog VerisiMühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.
| Bom | Fall | R(Cmax) | Cmax | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50m | 17.3 | 5 | 4.21 | 3.2 | 2.54 | 2.07 | 1.72 | 1.45 | 1.24 | |
| 31 | 2.5 | 2.5 | 2.5 | 2.5 | 2.13 | 1.78 | 1.51 | 1.3 | ||
| 45m | 17.6 | 5 | 4.31 | 3.28 | 2.61 | 2.13 | 1.77 | 1.5 | ||
| 31.6 | 2.5 | 2.5 | 2.5 | 2.5 | 2.19 | 1.83 | 1.56 | |||
| 40m | 17.8 | 5 | 4.36 | 3.32 | 2.64 | 2.16 | 1.8 | |||
| 31.9 | 2.5 | 2.5 | 2.5 | 2.5 | 2.22 | 1.86 | ||||
| 35m | 18.1 | 5 | 4.43 | 3.38 | 2.69 | 2.2 | ||||
| 32.4 | 2.5 | 2.5 | 2.5 | 2.5 | 2.26 | |||||
| 30m | 17.9 | 5 | 4.38 | 3.34 | 2.66 | |||||
| 30 | 2.5 | 2.5 | 2.5 | 2.5 |
Bom Konfigürasyonu
Segment Konfigürasyonları
Mekanizma Özellikleri (5t)
| İsim | Model | Hız 1 | Yük 1 | Hız 2 | Yük 2 | Motor |
|---|---|---|---|---|---|---|
| Hoisting 5t | 18JLD13 | 62 | 1.25t | 15.5 | 5t | 18/18/5 |
| Trolleying 5t | 2JXD1 | 40/20m/min | - | - | - | 2.4/1.5 |
| Slewing | RVF5.5 | 0-0.6rpm | - | - | - | 5.5 |
| Travelling | 3JXD1 | 40/20m/min | - | - | - | 3.3/2.2 |
Karşı Ağırlık
| Yükseklik | Döşeme | Ağırlık | Bağ | PHZ3500 | PHZ1300 | PHZ600 |
|---|---|---|---|---|---|---|
| 50m | 11.9 | 10600KG | 4 | |||
| 43.4m | 11.9 | 9400KG | 4 | |||
| 36.8m | 11.9 | 8250KG | 3 |
Kule Bölümleri (L1.2m)
Temel Ağırlıkları (ton)
Ankraj Bilgileri
TTC 5013 Seçim Notları
TTC 5013 Hangi Projeye Uygun
Filonun giriş segmenti: 5 ton kapasite, 50 metre bom. Orta ölçekli konut projeleri, 8–14 katlı bloklar ve dar parselli sahalar için tasarlanmış. Serbest duruş yüksekliği 35 metre ile filodaki en düşük değer; bu, ankraj gerektirmeden çalışılabilecek kat sayısını sınırlıyor. Büyük ölçekli veya yüksek katlı projelerde yetersiz kalıyor.
Uç Yükü Pratikte Ne Anlama Geliyor
Bomun 50 metrelik ucunda 1,30 ton kaldırıyor. Tipik bir kalıp paketi veya donatı demeti bu değerin altında kaldığı için orta ölçekli konut sahalarında yeterli; ancak prefabrik eleman veya ağır makine kaldıracaksanız bu model uygun değil.
Temel ve Ankraj
Filonun en hafif modeli olduğu için temel yükü de en düşük. Kazıklı temel gerektiren alüvyon zeminlerde bu, kazık sayısını ve dolayısıyla temel maliyetini belirgin biçimde düşürüyor — İzmir körfezi, Kocaeli ve Sakarya gibi sahalarda model seçiminin ihmal edilen ama önemli bir boyutu.
Nakliye ve Montaj
Bölüm sayısı ve parça ağırlıkları filonun en düşüğü; dar sokaklı sahalarda sevkiyat ve montaj için gereken mobil vinç kapasitesi daha küçük kalıyor. Bu, İstanbul merkez ilçeleri gibi mobil vinç konumlandırmanın zor olduğu yerlerde pratik bir avantaj.
Katalog tonajı, vincin kule dibine en yakın noktada kaldırabildiği maksimum yükü gösterir. Sahada belirleyici olan uç yükü — bomun en uzak çalışma noktasında kaldırılabilen ağırlık. Model seçimini vaziyet planı ve kaldırılacak en ağır parça üzerinden birlikte yapıyoruz.
TTC 5013
Detaylı teknik bilgi, fiyat teklifi ve projenize uygun konfigürasyon için hemen iletişime geçin.
TTC 5013 Teknik Özet
Değerler TTC kataloğundan. Yük eğrisi ve kule yüksekliği tabloları yukarıda; proje bazlı konfigürasyon için teklif isteyin.
| Model | TTC 5013 |
|---|---|
| Tip | Flat Top |
| Maksimum kaldırma kapasitesi | 5 Ton |
| Maksimum bom uzunluğu | 50 m |
| Uç yükü (bom ucunda) | 1.30 Ton |
| Serbest duruş yüksekliği | 35.0 m |
| Kanca altı yükseklik (kule tipine göre) | L36: statik 31.5 m |
| Kule bölümü | L1.2m |
| Kaldırma mekanizması | 18JLD13 (18/18/5 kW, 5 t @ 15.5 m/dk) |
| Besleme | 380v (±10%)/50Hz |
| Toplam güç | 18JLD13:25.9KW |
| Ankraj (kule / A / B) | L1.2m · A 32.5m · B 24.5m |
