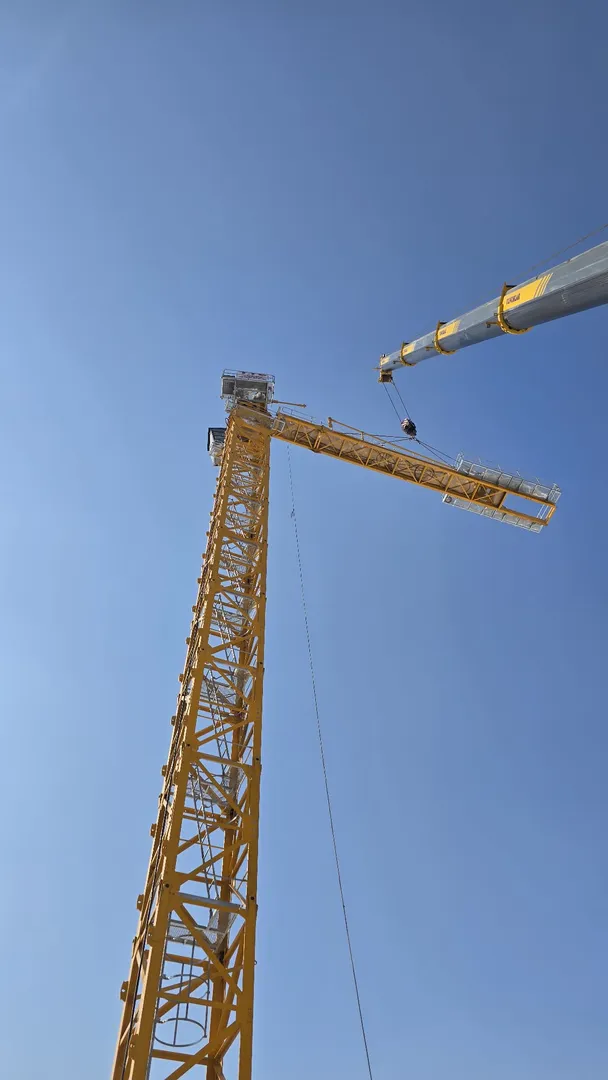

TTC 378
Orta-büyük ölçekli inşaat projeleri, TOKİ toplu konut alanları ve fabrika inşaatları için ideal 20 tonluk flat-top kule vinç. Geniş çalışma yarıçapı ve yüksek verimliliği ile profesyonel projelerin vazgeçilmezi.
Detaylı Yük Diyagramı
Resmi Katalog VerisiMühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.
| Bom | Fall | R(Cmax) | Cmax | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80m | 14 | 20 | 13.46 | 10.4 | 8.36 | 6.91 | 5.82 | 4.97 | 4.29 | 3.74 | 3.27 | 2.88 | 2.55 | 2.26 | 2 | |
| 27.4 | 10 | 10 | 10 | 9.06 | 7.61 | 6.52 | 5.67 | 4.99 | 4.44 | 3.97 | 3.58 | 3.25 | 2.96 | 2.7 | ||
| 75m | 16.8 | 20 | 16.48 | 12.8 | 10.35 | 8.6 | 7.29 | 6.27 | 5.45 | 4.78 | 4.23 | 3.75 | 3.35 | 3 | ||
| 32.8 | 10 | 10 | 10 | 10 | 9.3 | 7.99 | 6.97 | 6.15 | 5.48 | 4.93 | 4.45 | 4.05 | 3.7 | |||
| 70m | 17.5 | 20 | 17.24 | 13.39 | 10.83 | 9 | 7.62 | 6.55 | 5.7 | 5 | 4.42 | 3.92 | 3.5 | |||
| 34 | 10 | 10 | 10 | 10 | 9.7 | 8.32 | 7.25 | 6.4 | 5.7 | 5.12 | 4.62 | 4.2 | ||||
| 65m | 18 | 20 | 17.8 | 13.84 | 11.2 | 9.32 | 7.91 | 6.81 | 5.93 | 5.21 | 4.61 | 4.1 | ||||
| 35 | 10 | 10 | 10 | 10 | 10 | 8.61 | 7.51 | 6.63 | 5.91 | 5.31 | 4.8 | |||||
| 60m | 19 | 20 | 18.9 | 14.7 | 11.9 | 9 | 8.4 | 7.23 | 6.3 | 5.54 | 4.9 | |||||
| 36.8 | 10 | 10 | 10 | 10 | 10 | 9.1 | 7.93 | 7 | 6.24 | 5.6 | ||||||
| 55m | 19.2 | 20 | 19.12 | 14.9 | 12.09 | 10.08 | 8.58 | 7.4 | 6.47 | 5.7 | ||||||
| 37.4 | 10 | 10 | 10 | 10 | 10 | 9.28 | 8.1 | 7.17 | 6.4 | |||||||
| 50m | 20 | 20 | 20 | 15.63 | 12.72 | 10.64 | 9.08 | 7.87 | 6.9 | |||||||
| 39.2 | 10 | 10 | 10 | 10 | 10 | 9.78 | 8.57 | 7.6 | ||||||||
| 45m | 20 | 20 | 20 | 15.71 | 12.71 | 10.56 | 8.95 | 7.7 | ||||||||
| 38.8 | 10 | 10 | 10 | 10 | 10 | 9.65 | 8.4 | |||||||||
| 40m | 20.3 | 20 | 20 | 15.79 | 12.77 | 10.62 | 9 | |||||||||
| 39 | 10 | 10 | 10 | 10 | 10 | 9.7 | ||||||||||
| 35m | 20.4 | 20 | 20 | 15.84 | 12.78 | 10.6 | ||||||||||
| 35 | 10 | 10 | 10 | 10 | 10 | |||||||||||
| 30m | 20.4 | 20 | 20 | 12 | 12 | |||||||||||
| 30 | 10 | 10 | 15.79 | 12.7 |
Bom Konfigürasyonu
Segment Konfigürasyonları
Mekanizma Özellikleri (20t)
| İsim | Model | Hız 1 | Yük 1 | Hız 2 | Yük 2 | Motor |
|---|---|---|---|---|---|---|
| Hoisting | 75JLF50 | 0-100 | 1.5t | 0-21 | 20t | 75 |
| Trolleying | 11JXF10 | 0-65m/min | - | - | - | 11 |
| Slewing | RVF7.5 | 0-0.7rpm | - | - | - | 7.5x3 |
Karşı Ağırlık
| Yükseklik | Döşeme | Ağırlık | Bağ | PHZ3500 | PHZ1300 | PHZ600 |
|---|---|---|---|---|---|---|
| 80m | 23 | 26400KG | 7 | 1 | 1 | 1 |
| 75m | 23 | 26400KG | 7 | 1 | / | 1 |
| 70m | 23 | 25800KG | 7 | 1 | / | 1 |
| 65m | 23 | 25800KG | 7 | 1 | / | 1 |
| 60m | 23 | 25800KG | 7 | 1 | / | 1 |
| 55m | 23 | 24600KG | 6 | 1 | / | 1 |
| 50m | 23 | 24000KG | 6 | 1 | / | / |
| 45m | 23 | 21600KG | 6 | / | 1 | / |
| 40m | 23 | 19400KG | 6 | 1 | 1 | / |
| 35m | 18 | 21200KG | 5 | / | 1 | 1 |
| 30m | 18 | 19400KG | 5 | 1 | 1 | / |
Kule Bölümleri (L2.0m / L69B1 / L69B2)
Temel Ağırlıkları (ton)
Ankraj Bilgileri
TTC 378 Seçim Notları
TTC 378 Hangi Projeye Uygun
20 ton kapasite, 80 metre bom, 67,6 metre serbest duruş. TTC 338 ile aynı tonajda ama beş metre daha uzun bom ve daha yüksek serbest duruş. Çok geniş sahalarda, vincin tek noktadan büyük alana hizmet etmesi gereken projelerde tercih ediliyor.
Uç Yükü Pratikte Ne Anlama Geliyor
80 metrede 2,70 ton. TTC 338’e göre uç yükü biraz düşük ama erişim beş metre fazla; seçim, sahanın en uzak noktasındaki yük ihtiyacına göre yapılıyor.
Temel ve Ankraj
67,6 metre serbest duruş, bu tonaj sınıfında ankrajsız olarak oldukça yükseğe çıkmaya imkân veriyor. Ankraj noktası azaldıkça yapı statiğiyle koordinasyon yükü de azalıyor.
Nakliye ve Montaj
80 metrelik bom filonun en uzunlarından; sevkiyat parça sayısı ve montaj süresi buna göre artıyor. Montaj için gereken alan, orta segment modellere göre belirgin biçimde büyük.
Katalog tonajı, vincin kule dibine en yakın noktada kaldırabildiği maksimum yükü gösterir. Sahada belirleyici olan uç yükü — bomun en uzak çalışma noktasında kaldırılabilen ağırlık. Model seçimini vaziyet planı ve kaldırılacak en ağır parça üzerinden birlikte yapıyoruz.
