Flat Top

TTC 338

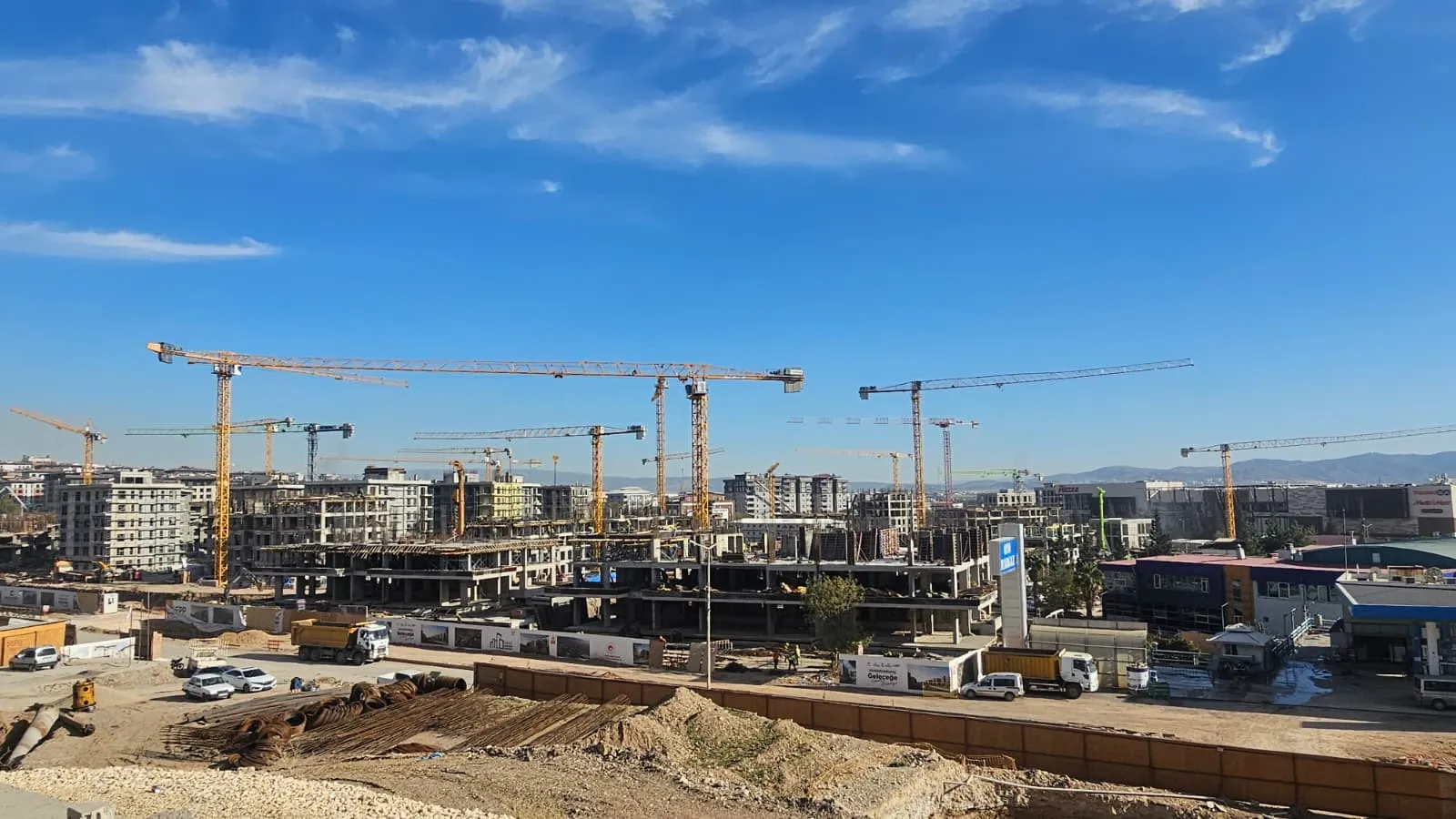

Orta-büyük ölçekli inşaat projeleri, TOKİ toplu konut alanları ve fabrika inşaatları için ideal 20 tonluk flat-top kule vinç. Güçlü kapasitesi ve geniş erişim alanı ile profesyonel projelerin vazgeçilmezi.

Teknik Özellikler

Kapasite20 Ton

Yarıçap75 m

Uç Yükü3.00 Ton

Serbest Duruş63 m

Detaylı Yük Diyagramı

Resmi Katalog Verisi

Mühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.

Bom	Fall	R(Cmax)	Cmax	20	25	30	35	40	45	50	55	60	65	70	75
75m	2	14	20	13.43	10.37	8.33	6.87	5.78	4.92	4.24	3.69	3.22	2.83	2.49	2.2
75m	4	27.6	10	10	10	9.13	7.67	6.58	5.72	5.04	4.49	4.02	3.63	3.69	3
70m	2	14.5	20	14.03	10.89	8.79	7.29	6.17	5.3	4.6	4.03	3.55	3.15	2.8
70m	4	28.9	10	10	10	9.59	8.09	6.97	6.1	5.59	4.83	4.35	3.95	3.6
65m	2	15.5	20	15.09	11.71	9.46	7.85	6.65	5.71	4.96	4.35	3.83	3.4
65m	4	30.7	10	10	10	10	8.65	7.45	6.51	5.76	5.15	4.63	4.2
60m	2	16.2	20	15.86	12.33	9.98	8.3	7.04	6.06	5.28	4.64	4.1
60m	4	32.1	10	10	10	10	9.1	7.84	6.86	6.08	5.44	4.9
55m	2	17	20	16.68	12.91	10.4	8.61	7.27	6.22	5.38	4.7
55m	4	33.2	10	10	10	10	9.41	8.07	7.02	6.18	5.5
50m	2	18	20	17.8	13.83	11.19	9.3	7.88	6.78	5.9
50m	4	35.3	10	10	10	10	10	8.68	7.58	6.7
45m	2	18.5	20	18.33	14.25	11.53	9.59	8.13	7
45m	4	36.2	10	10	10	10	10	8.93	7.8
40m	2	20	20	20	15.4	12.33	10.14	8.5
40m	4	37.7	10	10	10	10	10	9.3
35m	2	20	20	20	15.4	12.33	10.14
35m	4	37.7	10	10	10	10	10
30m	2	20	20	20	12	12
30m	4	30	10	10	15.79	12.7

2'li Donatı (2-Fall)

4'lü Donatı (4-Fall)

8'li Donatı (8-Fall)

Bom Konfigürasyonu

Counter Jib18.46m

Max Jib76.7m

Segments10

Segment Konfigürasyonları

18.46m

10m

76.7m

75m

70m

65m

60m

55m

50m

45m

40m

35m

30m

Kule Yükseklikleri (L2.0m / B21-2.0m):

Lv1:12m

Lv2:15m

Lv3:18m

Lv4:21m

Lv5:24m

Lv6:27m

...+12

65m: L2.0m: 63.0m / B21-2.0m: 61.5m

Kullanılan Segment

Kullanılmayan Segment

Mekanizma Özellikleri (20t)

İsim	Model	Hız 1	Yük 1	Hız 2	Yük 2	Motor
Hoisting 16t	55JLF40	0-100	1.5t	0-17	16t	55
Hoisting 18t	55JLF45	0-100	1.5t	0-17	18t	55
Hoisting 20t	75JLF50	0-100	1.5t	0-21	20t	75
Trolleying 16t/18t	7.5JXF8	0-65m/min	-	-	-	7.5
Trolleying 20t	11JXF10	0-65m/min	-	-	-	11
Slewing	RVF7.5	0-0.7rpm	-	-	-	7.5x3
Travelling	B21-2.0m:RT544	0-17m/min	-	-	-	5.2x4

Güç: 380v (±10%)/50Hz

Toplam: 55JLF40:85kw / 55JLF45:85Kw / 75JLF50:103.5KW

Karşı Ağırlık

Yükseklik	Döşeme	Ağırlık	Bağ	PHZ3500	PHZ1300	PHZ600
75m	18.46	29900KG	8	1	1	/
70m	18.46	29900KG	8	1	1	/
65m	18.46	29300KG	8	1	/	/
60m	18.46	28600KG	8	/	1	/
55m	18.46	26400KG	7	1	1	/
50m	18.46	26400KG	7	1	1	/
45m	18.46	24500KG	7	/	/	/
40m	18.46	22900KG	6	1	1	/
35m	18.46	19400KG	5	1	1	/
30m	18.46	17500KG	5	/	/	/

Kule Bölümleri (L2.0m / B21-2.0m)

Lv112m

Lv215m

Lv318m

Lv421m

Lv524m

Lv627m

Lv730m

Lv833m

Lv936m

Lv1039m

Lv1142m

Lv1245m

Lv1348m

Lv1451m

Lv1554m

Lv1657m

Lv1760m

Lv1863m

Temel Ağırlıkları (ton)

F2: 237t / 213t

F3: 173t / 158t

F1: 130t / 115t

Ankraj Bilgileri

MastL69

A51m

B36m

C43.5m

H (Max)249m

TTC 338 Seçim Notları

TTC 338 Hangi Projeye Uygun

20 ton kapasite, 75 metre bom, 63 metre serbest duruş. Filonun uç yükü en yüksek modeli. Ağır sanayi tesisleri, enerji santrali inşaatları ve büyük altyapı projeleri için. Adındaki "338" tonaj değil model kodu.

Uç Yükü Pratikte Ne Anlama Geliyor

75 metrede 3,00 ton — filodaki en yüksek uç yükü. Uzak noktada üç ton kaldırma gerektiren bir projeniz varsa filoda bunu karşılayan tek model bu.

Temel ve Ankraj

Yüksek tonaj ve uzun bom birleşimi, temel tasarımını projenin ayrı bir kalemi haline getiriyor. Zemin etüdü ve temel hesabı montaj planlamasından çok önce başlamalı.

Nakliye ve Montaj

Sevkiyat konvoy planlaması ve özel yük izni gerektiriyor. Güzergâhın önceden kontrol edilmesi zorunlu; alçak köprü veya dar viraj bu sınıfta sevkiyatı tamamen durdurabiliyor.

Katalog tonajı, vincin kule dibine en yakın noktada kaldırabildiği maksimum yükü gösterir. Sahada belirleyici olan uç yükü — bomun en uzak çalışma noktasında kaldırılabilen ağırlık. Model seçimini vaziyet planı ve kaldırılacak en ağır parça üzerinden birlikte yapıyoruz.

TTC 338

Detaylı teknik bilgi, fiyat teklifi ve projenize uygun konfigürasyon için hemen iletişime geçin.

0212 234 54 61

TTC 338 Teknik Özet

Değerler TTC kataloğundan. Yük eğrisi ve kule yüksekliği tabloları yukarıda; proje bazlı konfigürasyon için teklif isteyin.

TTC 338 kule vinç teknik özellikleri
Model	TTC 338
Tip	Flat Top
Maksimum kaldırma kapasitesi	20 Ton
Maksimum bom uzunluğu	75 m
Uç yükü (bom ucunda)	3.00 Ton
Serbest duruş yüksekliği	63 m
Kule bölümü	L2.0m / B21-2.0m
Kaldırma mekanizması	55JLF40 (55 kW, 16 t @ 0-17 m/dk) · 55JLF45 (55 kW, 18 t @ 0-17 m/dk) · 75JLF50 (75 kW, 20 t @ 0-21 m/dk)
Besleme	380v (±10%)/50Hz
Toplam güç	55JLF40:85kw / 55JLF45:85Kw / 75JLF50:103.5KW
Ankraj (kule / A / B)	L69 · A 51m · B 36m
