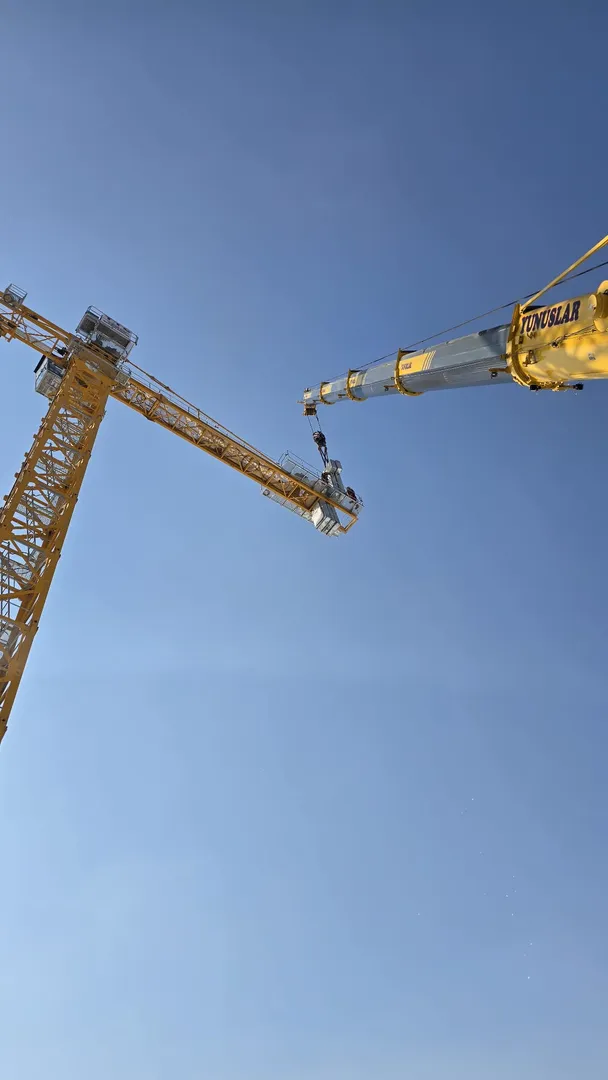

TTC 318
TOKİ toplu konut projeleri ve fabrika inşaatları için ideal 18 tonluk flat-top kule vinç. Geniş çalışma yarıçapı, yüksek verimlilik ve güvenilirlik ile profesyonel projelerin vazgeçilmezi.
Kurulum Yükseklikleri
Şaseli Kurulum
Statik (Ankarajlı)
Statik (Ankarajlı)
Detaylı Yük Diyagramı
Resmi Katalog VerisiMühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.
| Bom | Fall | R(Cmax) | Cmax | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75m | 13.3 | 18 | 11.51 | 8.94 | 7.22 | 5.99 | 5.07 | 4.36 | 3.79 | 3.32 | 2.93 | 2.54 | 2.32 | 2.07 | |
| 26.4 | 9 | 9 | 9 | 7.85 | 6.62 | 5.7 | 4.99 | 4.42 | 3.95 | 3.56 | 3.17 | 2.95 | 2.7 | ||
| 70m | 14.1 | 18 | 12.3 | 9.58 | 7.76 | 6.46 | 5.49 | 4.73 | 4.13 | 3.63 | 3.22 | 2.87 | 2.57 | ||
| 28.1 | 9 | 9 | 9 | 8.39 | 7.09 | 6.12 | 5.36 | 4.76 | 4.26 | 3.85 | 3.5 | 3.2 | |||
| 65m | 15 | 18 | 13.18 | 10.29 | 8.36 | 6.98 | 5.95 | 5.15 | 4.51 | 3.98 | 3.54 | 3.17 | |||
| 29.9 | 9 | 9 | 9 | 8.99 | 7.61 | 6.58 | 5.78 | 5.14 | 4.61 | 4.17 | 3.8 | ||||
| 60m | 16.3 | 18 | 14.41 | 11.25 | 9.14 | 7.63 | 6.5 | 5.63 | 4.92 | 4.35 | 3.87 | ||||
| 32.3 | 9 | 9 | 9 | 9 | 8.26 | 7.13 | 6.26 | 5.55 | 4.98 | 4.5 | |||||
| 55m | 17 | 18 | 15.09 | 11.78 | 9.58 | 8 | 6.82 | 5.9 | 5.17 | 4.57 | |||||
| 33.7 | 9 | 9 | 9 | 9 | 8.63 | 7.45 | 6.54 | 5.8 | 5.2 | ||||||
| 50m | 18.6 | 18 | 16.61 | 12.97 | 10.53 | 8.8 | 7.5 | 6.48 | 5.67 | ||||||
| 36.5 | 9 | 9 | 9 | 9 | 9 | 8.12 | 7.11 | 6.3 | |||||||
| 45m | 18.2 | 18 | 16.26 | 12.73 | 10.38 | 8.71 | 7.45 | 6.47 | |||||||
| 36.2 | 9 | 9 | 9 | 9 | 9 | 8.08 | 7.1 | ||||||||
| 40m | 18.2 | 18 | 16.28 | 12.81 | 10.49 | 8.84 | 7.6 | ||||||||
| 36.7 | 9 | 9 | 9 | 9 | 9 | 8.23 | |||||||||
| 35m | 17.8 | 18 | 15.83 | 12.35 | 10.03 | 8.37 | |||||||||
| 35 | 9 | 9 | 9 | 9 | 9 | ||||||||||
| 30m | 17.8 | 18 | 15.95 | 12.6 | 10.37 | ||||||||||
| 30 | 9 | 9 | 9 | 9 |
Bom Konfigürasyonu
Segment Konfigürasyonları
Mekanizma Özellikleri (18t)
| İsim | Model | Hız 1 | Yük 1 | Hız 2 | Yük 2 | Motor |
|---|---|---|---|---|---|---|
| Hoisting 12t | 45JLF30 | 0-106 | 1.5t | 0-20 | 12t | 45 |
| Hoisting 16t | 55JLF40 | 0-100 | 1.5t | 0-17 | 16t | 55 |
| Hoisting 18t | 55JLF45 | 0-100 | 1.5t | 0-17 | 18t | 55 |
| Trolleying | 7.5JXF8 | 0-65m/min | - | - | - | 7.5 |
| Slewing | RVF7.5 | 0-0.6rpm | - | - | - | 7.5x2 |
| Travelling | B20-2.0m:RT544 | 0-17m/min | - | - | - | 5.2x4 |
Karşı Ağırlık
| Yükseklik | Döşeme | Ağırlık | Bağ | PHZ3500 | PHZ1300 | PHZ600 |
|---|---|---|---|---|---|---|
| 75m | 18.4 | 26400KG | 7 | 1 | 1 | / |
| 70m | 18.4 | 25800KG | 7 | 1 | / | / |
| 65m | 18.4 | 25100KG | 7 | 1 | / | / |
| 60m | 18.4 | 24500KG | 7 | / | / | / |
| 55m | 18.4 | 22900KG | 6 | 1 | 1 | / |
| 50m | 18.4 | 22900KG | 6 | / | 1 | / |
| 45m | 18.4 | 21600KG | 6 | / | 1 | / |
| 40m | 18.4 | 19400KG | 5 | 1 | 1 | / |
| 35m | 18.4 | 15300KG | 4 | 1 | / | / |
| 30m | 18.4 | 14000KG | 4 | / | / | / |
Kule Bölümleri (L2.0m / B21-2.0m)
Temel Ağırlıkları (ton)
Ankraj Bilgileri
TTC 318 Seçim Notları
TTC 318 Hangi Projeye Uygun
18 ton kapasite, 75 metre bom, 60 metre serbest duruş. Model adındaki "318" tonajı göstermiyor — bu 3 tonluk değil, 18 tonluk bir makine. Endüstriyel tesis, köprü ve altyapı projeleri ile ağır prefabrik montajı için. Konut projelerinde nadiren gerekiyor.
Uç Yükü Pratikte Ne Anlama Geliyor
75 metrede 2,70 ton. Bu sınıfta hem uzun erişim hem yüksek uç yükü bir arada; geniş endüstriyel sahalarda tek vinçle çalışmayı mümkün kılan özellik bu.
Temel ve Ankraj
Temel yükü orta segment modellerin belirgin biçimde üzerinde. Zemin etüdü ve temel tasarımı bu sınıfta ayrı bir mühendislik işi; yüzeysel temel çoğu sahada yeterli olmuyor.
Nakliye ve Montaj
Bölüm sayısı ve parça ağırlıkları yüksek; sevkiyat birden fazla araç ve özel yük izni gerektiriyor. Montaj için büyük kapasiteli mobil vinç gerekiyor ve bunun konumlanacağı alan çoğu kentsel sahada bulunamıyor.
Katalog tonajı, vincin kule dibine en yakın noktada kaldırabildiği maksimum yükü gösterir. Sahada belirleyici olan uç yükü — bomun en uzak çalışma noktasında kaldırılabilen ağırlık. Model seçimini vaziyet planı ve kaldırılacak en ağır parça üzerinden birlikte yapıyoruz.
